集智股份丨單工位剎車盤全自動平衡修正機

返回列表 來源： http://yqgk.com.cn 編輯：集智平衡發布日期： 2023-02-10 09:58:00

杭州集智單工位剎車盤全自動平衡機可以測試工件的不平衡量，實現自動檢測和去重，并復測工件的剩余不平衡量，以使工件達到平衡的結果。測試、去重及復測全過程均不需要人工參與。

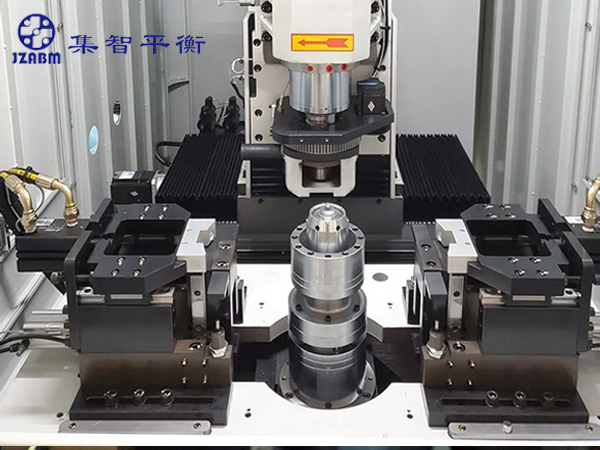

剎車盤動平衡機

單工位剎車盤動平衡機

單工位剎車盤全自動平衡機設備特點：

1、采用內置FFT 傅立葉解析功能的濾波回路，以排除外界振動等干擾，可實現高精度測量。

2、采用數字脈沖技術和定時器相配合，對不平衡量的角度進行檢測控制，可實現精確定位。

3、本裝置的校正方式中采用不平衡量電氣調零方式，因此不需要特別制作零不平衡量的標準轉子。

4、使用PLC控制并配有功能完善的軟件系統，有關演算值、工件規格種類等可一次性設定輸入完成，以后任意調用即可。

5、設備可進行自動補償

6、設備可根據客戶現場流水線進行連線，實現全自動作業（可根據客戶要求定制）

單工位剎車盤動平衡機

單工位剎車盤全自動平衡機 適用工件參數：

工件外徑范圍D：300～550mm

工件內孔范圍d：0≤300mm

工件定位面高度H：≤120mm

工件最大重量：≤30kg

工件材質：碳陶、鑄鐵

銑削寬度：5～40mm

殘余量：≤400g.mm

剎車盤動平衡機

設備參數：

氣源要求：0.4-0.6 MPa

電源要求：三相交流380V±20V

測試轉速：500-900 rpm

工件測量轉位精度：≤4g·cm（以標準件為基準）

最小可達剩余不平衡度 Emar：＜1gmm/kg

一次不平衡量減少率 URR：≥90%

測量靈敏度：310mv/mm/s

工作節拍：180s/pcs（以實際工件測算為準）

外觀尺寸：長1300mmX 寬2400mmX 高2400mm

定制：可依據客戶工件進行設備的定制

集智平衡機研發部

集智平衡機品牌

杭州集智研發團隊具備強大的軟件開發能力、機械結構設計能力，解決了精密速度傳感器設計、精確定位、數學模型建立、自動對刀與進刀、動態密度補償?shù)入y題，擁有全套系統知識產權，可隨時修改、隨時優化、隨時完善平衡機相應解決方案。
